Бетонные оболочки и кабельные сооружения

ООО "Энергомодуль" производит бетонные модульные инженерные сооружения "Балтика", Малогабаритная", конструкция которых позволяет создавать объекты необходимой площади, этажности и отвечающие всем современным требованиям.

Модульные инженерные сооружения могут широко использоваться в качестве модульных зданий при создании различных объектов, например:

  • для объектов транспортной инфраструктуры: распределительные, контрольно-измерительные пункты и станции, посты контроля движения, диспетчерские пункты, посты охраны, теплообменные пункты, пункты механизации;
  • для объектов связи: распределительные и коммутационные узлы связи, ретрансляционные пункты, объекты проводной и беспроводной связи;
  • - для объектов ТЭК: водо-, газо-, нефте-, тепло- распределительные, контрольно-измерительные и регулирующие пункты и станции, станции водоочистки, насосные станции, котельные, генераторные станции, теплообменные пункты, резервуары для воды, наземные (подземные) водохранилища и пожарные резервуары;
  • для объектов социальной инфраструктуры: санитарно-гигиенические кабины, остановки общественного транспорта.

КОНСТРУКЦИЯ

Бетонная оболочка представляет собой стеновой монолитный железобетонный блок, с которым жестко соединена плита крыши. Толщина стен 70 - 100 мм. Плита крыши многослойная, с теплоизолирующим материалом внутри, что исключает образование конденсата. Возможно левостороннее и правостороннее исполнение двери. Ворота, двери, жалюзи изготовлены из оцинкованного металла. Дверные петли  имеют антивандальное исполнение.

Класс бетона на сжатие - В30 (400 кгс/см.кв). Марка бетона по морозостойкости - F100.
Дополнительная механическая прочность обеспечивается применением технологии
двойного армирования при формовке.

В полу предусмотрены проемы для подключения оборудования и доступа обслуживающего персонала в кабельное сооружение.

Корпус модульного инженерного сооружения может состоять из двух отдельных частей:

  1. Бетонная оболочка (далее БО);
  2. Кабельное сооружение (далее КС).

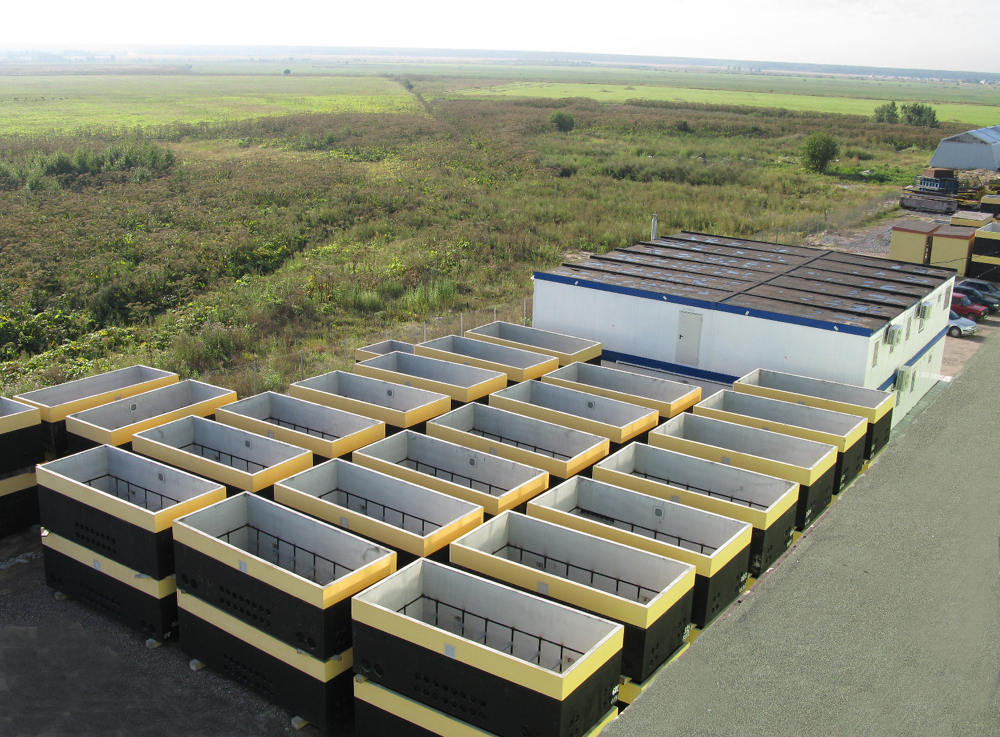

Кабельные сооружения

может быть выполнено в виде:

  • двойного пола, который формируется установкой монолитного фундаментного блока высотой 1020 мм;
  • кабельного этажа, который формируется установкой монолитного фундаментного блока высотой 1720, 1900 мм.
pre5.jpg pre_01.jpg



БКБО типа «Балтика», «Малогабаритная», Блочные Коплектные Бетонные Оболочки

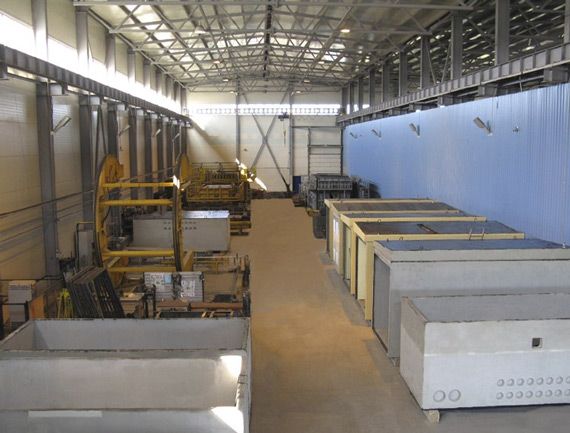

БКБО – монолитные тонкостенные объемные соору жения – постоянная позиция в продуктовой линейке ООО «Энергомодуль». В настоящее время производственные мощности позволяют выпускать до 60 комплектов разнообразных БКБО в месяц.


  • БКБО изготавливаются из высокопрочного бетона: – марка В30 (400); – класс морозостойкости – F100 циклов по ГОСТ 10060.0; – водонепроницаемость – W6 по ГосТ 12730.5; – фракция используемого щебня 5–10 мм по ГосТ 8267.
  • В зависимости от условий проекта БКБО выпускаются в двух вариантах: с входной дверью, расположенной справа, если смотреть на монтажные ворота, или слева.
  • БКБО устанавливаются на подготовленное основание или кабельное сооружение (Кс). Кс служит для монтажа и раз- водки всех коммуникаций.
  • В зависимости от расположения элементов БКБО подраз- деляются на типы: «Балтика», «Малогабаритная».

Особенности БКБО типа «Балтика»

  • Плита покрытия (крыши)

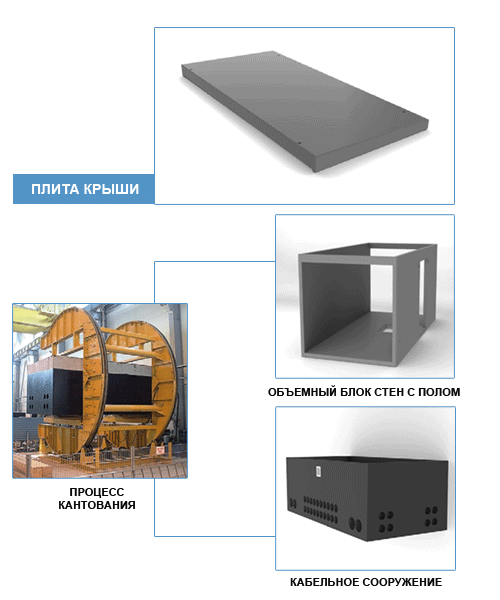

  • Объемный блок стен с полом

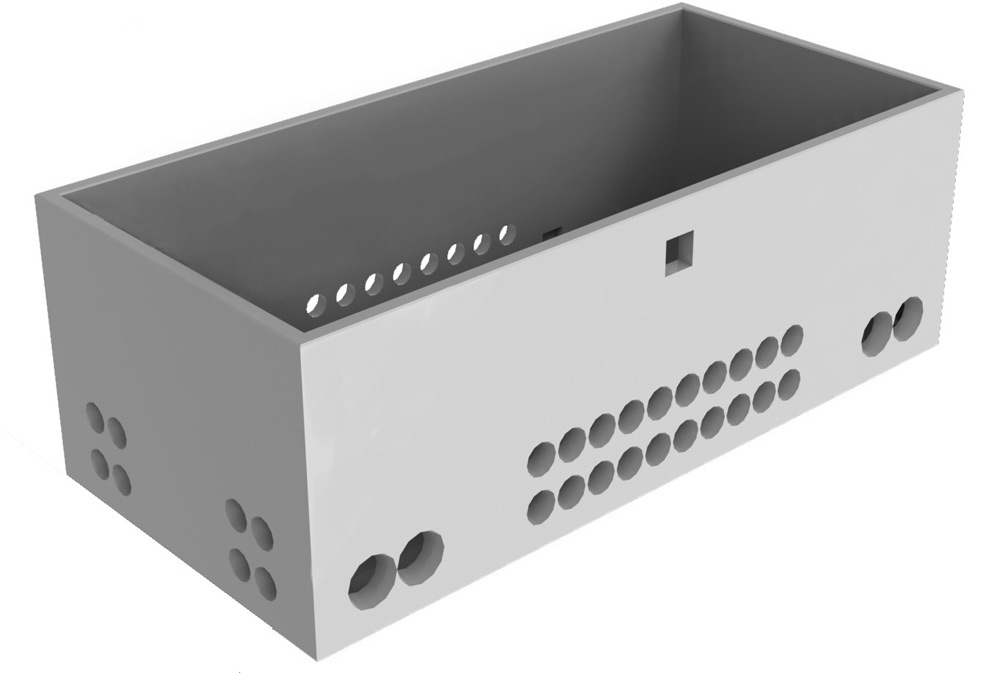

  • Кабельное сооружение
  • Крыша устанавливается на блок стен и закрепляется с помощью сварки (штатно), либо болтового соединения (по желанию заказ- чика). В БКБО «Балтика» крыша может выполняться как в одно- скатном, так и в двускатном исполнении.
  • БКБО данной конструкции можно изготовить с двумя монтажны- ми воротами, расположенными с торцов, и дверью.
  • Блок стен и кабельное сооружение изготавливаются полом сверху, поэтому проводится кантование.




Преимущества БКБО производства ООО «Энергомодуль»

  • Технологический цикл отливки любой оболочки составляет 1 день.
  • Двойное армирование БКБо «Балтика» позволяет использовать ее в сейс- мически опасных районах. сертификат соответствия подтверждает воз- можность применение БКБо в районах, сейсмичность которых – до 9 бал- лов по шкале MSK-64 (в соответствии с ГОСТ 17516, снип II-7-81).
  • Крыша БКБо «Балтика» имеет утепление, препятствующее образованию конденсата при резких перепадах температуры окружающего воздуха. Возможно создать БКБо любой конфигурации в соответствии с поже- ланиями заказчика.
  • Возможность изготовления двухэтажных БКБо.
  • Окраска бетонных и металлических поверхностей БКБо в любой цвет по желанию заказчика.

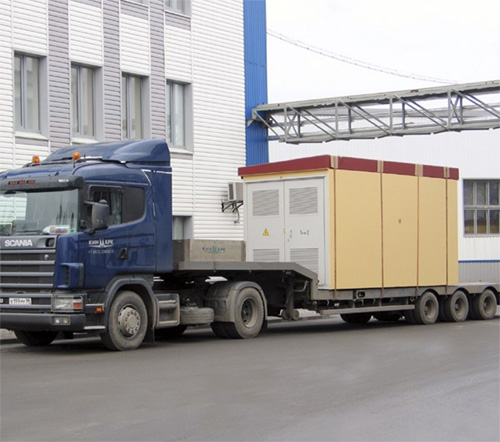

  • Применение оцинкованных наружных металлоизделий, поверхность которых дополнительно окрашивается порошковыми красками. Транспортирование по дорогам общего пользования без сопровожде- ния машин ГИБДД.
  • Изготовление кабельных сооружений различной высоты:
  • 1020, 1500, 1720 или 1900 мм. низкая стоимость изделия.


Особенностти БКБО типа «Малогабаритная»

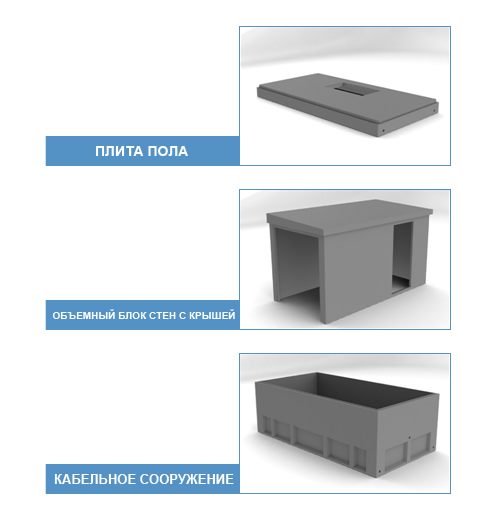

  • Плита пола
  • Объемный блок стен с крышей
  • Кабельное сооружение
  • Блок стен с крышей устанавливается на пол и закрепляется с помощью сварки.
  • БКБо данной конструкции поднимают за плиту пола при помо- щи подъемных адаптеров. Кантование не проводится.






ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Значение
Номинальное напряжение на стороне ВН, кВ 6; 10; 20
Номинальное напряжение на стороне НН, кВ * 0,4
Наибольшее рабочее напряжение на стороне ВН, кВ 7,2; 12; 24
Мощность силового трансформатора, кВА * до1600
Номинальный ток сборных шин на стороне ВН, А 630;1000
Номинальный ток сборных шин на стороне НН, А * до 3200
Номинальный ток главных цепей на стороне ВН, А 630;1000
Ток термической стойкости сборных шин на стороне ВН/НН*, кА 25/50*
Номинальное напряжение вторичных цепей, В:
переменного тока / освещения		 220/24
Ток электродинамической стойкости сборных шин на стороне ВН/НН*, кА 63/110*
Степень защиты по ГОСТ 14254 IP23
Габариты, мм:
- высота модуля
- высота кабельного сооружения
- ширина модуля
- ширина кабельного сооружения
- длина модуля
- длина кабельного сооружения
2825
1020, 1720, 1900
2560
2330, 2480
5240, 6360
4930, 6200
Масса, кг:
- одного модуля с оборудованием без трансформатора
- одного кабельного этажа
- одного маслосборника*
не более 20000
7500, 9000, 9500
700
Срок службы, лет не менее 25

* - только для БКТП, БКРТП.



ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГОТОВЫХ МОДУЛЬНЫХ ИНЖЕНЕРНЫХ СООРУЖЕНИЙ:

  • возможность использования данных сооружений для любых объектов инфраструктуры;
  • возможность пакетирования оборудованием заказчика;
  • экономическая выгода за счет быстрого монтажа и ввода в эксплуатацию;
  • изготовление по техническому заданию заказчика;
  • наличие гибкого производства и разнообразие конструкторских решений, позволяют выпускать модульные инженерные сооружения в соответствии с современными требованиями и пожеланиями заказчика;
  • отсутствие строительной площадки для постройки здания, строительной техники и мусора;
  • компактность и совместимость с городской архитектурой;
  • любое цветовое исполнение в соответствии с каталогом RAL;
  • антивандальное исполнение;
  • возможность расширения полезной площади путем добавления дополнительных модулей;
  • срок службы не менее 25 лет.
